Grundfos 99432876 - Vodárna Hydro Solo E CRIE 5-7

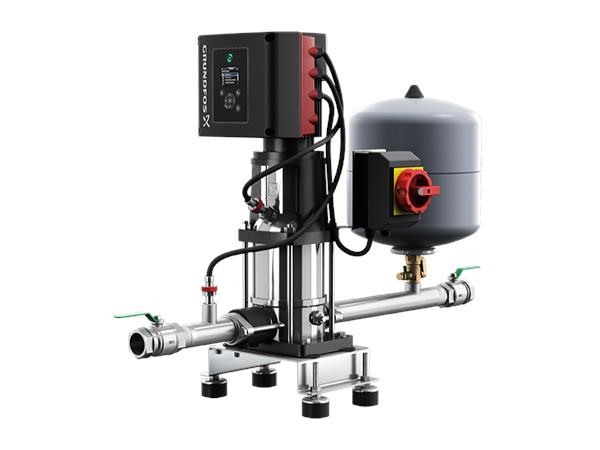

Hydro Solo-E CRIE 5-7 HQQE Posilovací systém Grundfos Hydro Solo-E je kombinovaná jednotka obsahující jedno čerpadlo s proměnnými otáčkami (CRE) vybavené uzavíracím ventilem, zpětným ventilem, sacím a výtlačným potrubím, vysílačem výtlačného tlaku, tlakoměrem, membránovou nádobou, vysílačem sacího tlaku, základovým rámem s tlumiči vibrací a hlavním vypínačem. Posilovací systém je ve výrobním závodě nakonfigurován a odzkoušen pro provoz při konstantním tlaku. Systém je předem nakonfigurován s následujícími vlastnostmi Řízení na konstantní tlak Odhad průtoku Ochrana proti chodu nasucho Ochrana proti kavitaci Reléová konfigurace chodu/alarmu čerpadla Čerpadlo je vybaveno třífázovým motorem MGE s přírubou IEC, měničem kmitočtu a regulátorem PI integrovaným ve svorkové skříňce motoru. Není nutná žádná další ochrana motoru, protože motor a také elektronika jsou chráněny integrovanou ochranou proti přetížení a nadměrné teplotě. Grafický displej a ovládací panel umožňují snadné monitorování provozu systému a nastavení řídicích parametrů. Indikátor Grundfos Eye na ovládacím panelu poskytuje vizuální signalizaci stavu čerpadla: Ovládací panel obsahuje „Zapnutí napájení“: Motor běží (zelený indikátor svítí a otáčí se) nebo neběží (zelený indikátor svítí nepřetržitě) „Upozornění“: Motor stále běží (žlutý indikátor svítí a otáčí se) nebo se zastavil (žlutý indikátor svítí nepřetržitě) „Alarm“: Motor se zastavil (červený indikátor bliká). Komunikace s čerpadlem je možná pomocí dálkového ovládání Grundfos GO Remote (příslušenství). Dálkové ovládání umožňuje další nastavení a také zobrazení řady parametrů, například „Aktuální hodnota“, „Otáčky“, „Příkon“ a celková „Spotřeba energie“. Svorková skříňka má řadu vstupů a výstupů umožňujících použití motoru v pokročilých aplikacích, ve kterých je vyžadováno mnoho vstupů a výstupů: Dva vyhrazené digitální vstupy Tři analogové vstupy 0(4)-20 mA, 0-5 V, 0-10 V, 0,5-3,5 V Napájecí napětí 5 V pro potenciometr a snímač Jeden analogový výstup 0-10 V, 0(4)-20 mA Dva konfigurovatelné digitální vstupy nebo výstupy s otevřeným kolektorem Dva vstupy Pt100/Pt1000 LiqTec, vstup snímače ochrany proti chodu nasucho Vstup a výstup digitálního snímače Grundfos Napájecí napětí 24 V pro snímače Dva signální reléové výstupy (beznapěťové kontakty) Přípojka GENIbus Rozhraní pro modul provozní sběrnice Grundfos CIM Fieldbus.
